產品介紹
H型單極組合式安全滑觸線，HXPnR-H、HXPnR-H8 、HXPnR-H加厚系列H型單極滑觸線三相制、四線制、五線制滑觸線由H型鋁合金本體導軌加壓V型不銹鋼滑接帶、PVC絕緣外殼、外置式集電器以及懸吊、固定等組件組合而成。HXPnR-H型單極滑觸線產品以其設計新穎、結構合理、維護方便、防腐防塵性能、使用安全等特點被廣泛地應用于電流較大、使用頻率較高、運行速度快和環境較差的場合，如冶金、造船、起重機、汽車制造、港口裝卸等。HXPnR-H型單極組合式安全滑觸線。
HXPnR-H型單極安全滑觸線，其導電主體為斷面呈“H”型的鋁型材，故又稱“H”型節能滑線裝置，節能是相對于以角鋼為主體的滑觸線，電能在輸電過程中的損耗大大被減少。鋁材的電阻率遠低于鋼材，且比重小，將鋁材軋制成“H”型，是在保證一定的導電截面積的基礎上以能提高整體剛性和強度。但是鋁材表面硬度低且不耐磨。為使鋁基材能滿足作為導電滑觸線的實用性，在“H”形中梁制成上拱型，又在此處按規定的工藝程序嵌裝耐磨性強的不銹鋼型材。這“H”形的不銹鋼型材是作為導電器中導電塊的磨擦傳電面，其嵌裝工藝保證了不銹鋼與鋁型材的緊密結合，從導入鋁型材的電流通過不銹鋼體使與之保持接觸的導電器中的導塊在磨擦接觸中將電流傳輸出去，保證了起重機械在運行過程中電流的連續。HXPnR-H型單極組合式安全滑觸線。
導電滑線沿滑線縱長方向用ABS塑料作為整體保護除下部開口處與導電器接觸處外，因此安裝后接觸線沒有導電的外露部分，給安裝和維修帶來極大的方便，同時整體的塑殼保護（開口處除外），使滑觸線不致有積灰和防雨、露、冰、雪侵襲之功能，導軌與導軌之間的連接是專用的導軌連接器能使導軌和塑料外殼同伸入其間，其連端也是安全可靠的。HXPnR-H型單極組合式安全滑觸線。

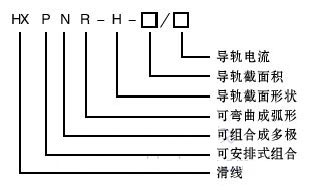

產品的規格型號（選型）
| 型號規格 | 滑觸線截面尺 | 載流量(A) | 適配外置式集電器 | ||
| A | B | C | |||
| HXPnR-H-150/200 | 26.5 | 20.0 | 7.0 | 200 | HJD-200 |
| HXPnR-H-250/400 | 42.0 | 32.5 | 10.0 | 400 | HJD-400 HJD-200 |
| HXPnR-H-400/600 | 42.0 | 32.5 | 10.0 | 600 | HJD-600 HJD-400 |
| HXPnR-H-500/800 | 42.0 | 32.5 | 10.0 | 800 | HJD-800 HJD-600 |
| HXPnR-H-700/1000 | 42.0 | 32.5 | 10.0 | 1000 | HJD-1000 HJD-600 |
| HXPnR-H-900/1250 | 42.0 | 32.5 | 10.0 | 1250 | HJD-1250 HJD-800 |
| HXPnR-H-1500/2000 | 65 | 50 | 12 | 2000 | HJD-1000 HJD-1250 |
| HXPnR-H-2000/2500 | 85 | 60 | 15 | 2500 | HJD-1250 HJD-1000 |
| HXPnR-HB-1600/2000 | 91.7 | 55 | 15.6 | 2000 | HJD-1000C HJD-1250C |
| HXPnR-HB-2500/3000 | 91.7 | 55 | 15.6 | 3000 | HJD-1500C HJD-1250C |
注：1、滑觸線標準長度：6m。 | |||||
產品技術標準，技術參數：
規格型號 | HXPnR-H-150 | HXPnR-H-200 | HXPnR-H-300 | HXPnR-H-400 | HXPnR-H-500 | HXPnR-H-800 | HXPnR-H-1300 |
額定電流（ A ） | 150A | 200A | 300A | 400A | 500A | 800A | 1300A |
+35°C 時電流電阻（ Ω /m ） | 0.000412 | 0.000354 | 0.000293 | 0.000212 | 0.000127 | 0.00083 | 0.000061 |
軌距 80mm 時軌間阻抗（ Ω /m ） | 0.000528 | 0.000413 | 0.000326 | 0.000228 | 0.000163 | 0.000148 | 0.000122 |
行運電壓（ V ） | 交流 660V/AC 或直流 600V/DC | ||||||
絕緣護套擊穿電壓（ KV ） | 13.9 | ||||||
絕緣體表面電阻（ Ω ） | 2 × 1013 | ||||||
KC （相比漏電起痕指數） | >600V | ||||||
允許更大運行速度（ m/min ） | 600 | ||||||
環境溫度范圍 | -35°C — +55°C | ||||||
絕緣材料可燃性 | 自滅 | ||||||
外型尺寸（ mm ） | 23.6×31.6 32×42 | ||||||
懸掛間距（ m ） | 1.5m/3m 1.33m/4m 1.5m/6m 2m/6m | ||||||
導軌斷面膨脹（不考慮） | 安裝長度 150 米內 安裝長度 200 米內 | ||||||
導軌標準長度（ m ） | 6 | ||||||
耐腐蝕性 | 耐酸、耐堿、耐鹽霧等 | ||||||
外殼防護等級 | IP23 | ||||||
防腐電等級 | 0 級， 1 級 | ||||||

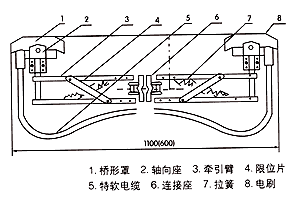

滑觸線集電器
規格型號 | JDC-G150A JDC-G250A |
額定電流（ A ） | 150 （雙極 300A ） 250 （雙極 500A ） |
更大運行速度（ m/min ） | 600 |
接觸壓力（ N ） | 27 |
側向移動距離（ mm ） | ± 100 |
接觸方向移動距離（ mm ） | ± 40 |
連接電纜（ mm 2 ） | 20 50 |
牽引臂軸線至導軌滑觸面（ mm ） | 115 130 |
適用導軌（ A ） | 150-200 300-1300 |
電刷允許磨損量（ mm ） | 5 5 |
磨擦系數 | 0.2 |
電阻系數 | 0.1-0.35 |
接觸壓降 | 0.15V-0.3V |
220KM 磨損量 | < 0.7mm |
